キャスター・シリーズ


GLHスタンダード
積載荷重:400kg

脚巾がワイドだから1,100×1,100の両面パレットも軽快に運搬。

GLFシリーズのおもな特長
 □過負荷防止バルブ付き
 □ 脚もフォークを延長し、脚巾が広
   いので大きな荷物を載せても安定
   します。


GLF-H400-15W

おもな仕様
使用油
タービン油:ISO VG22
材 質 シリンダー部:スチール(ウレタン系樹脂吹きつけ塗装)
本体部:スチール(粉体塗装)

足踏式

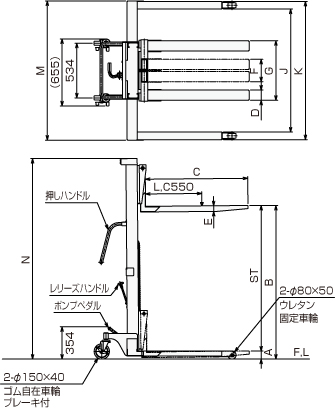

単位:mm
型式 積載
荷重
荷重中心距離
L.C
フォーク高 フォーク寸法 脚寸法 車輪寸法 外形寸法 足踏ポンプ
回数
自重 図面
ダウン
ロード

最低高
A

最高高
B
ストローク
ST

C

D

E
スライド外巾
F〜G

H
内巾
J
外巾
K
固定車 ブレーキ付
自在車
全長
L
全巾
M
全高
N
無負荷時
(早送り)
全負荷時
(標準)
PDF DXF
GLF-H400-15W 400kg 550 80 1500 1420 1000 100 55 218

581
80 1200 1350 80 150 1515 1359 1958 35 94 146kg
GLF-H400-15W9 400kg 550 80 1500 1420 1000 100 55 218

581
80 900 1050 80 150 1515 1059 1958 35 94 141kg
製品図面をご希望の方は表内のをクリックしてください。
自在車はゴム車輪、固定車はウレタン車輪を使用しています。
荷物の重さによって上昇ピッチが自動的に切り替る油圧式の早送り装置付き。積載荷重の20%の荷重まで約3.5倍早く揚がります。
