キャスター・シリーズ

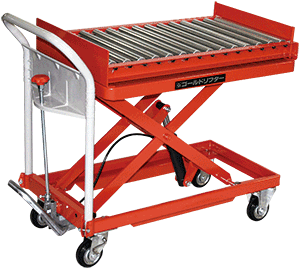

GLHローラーコンベヤ
積載荷重:130〜900kg

ローラーコンベヤがテーブル部分に搭載されている為、金型等の重量物の移動等に便利です。装備されたストッパーが積載物の落下を未然に防止します。
GLHローラーコンベヤターンテーブル
積載荷重:200〜400kg

ローラーコンベヤターンテーブルタイプの場合ローラ面が360度回るため、ハンドルを気にせずに作業ラインの一部として、そのまま設置でき作業性を発揮します。

ターンテーブル機能付き
45度毎にストッパーがかかります。ロック解除レバー。
GLHシリーズのおもな特長
 □油圧シリンダー
 □ブレーキ付自在キャスター
 □フットペダル式
 □過負荷防止装置付※1
 □ジャバラ式フルカバー
 □早送り装置付(約20%の荷重で切り替わります。)※2
 □早送り装置が付いていないタイプは、アルミ製ポンプになります。
 □レリーズハンドルにスプリングバック機構をつけました。
  緊急時に手を放すだけで、下降が停止します
※1 荷重オーバーの時は上昇しません。
※2 機種によりオプションになります。 詳細は仕様表を参照ください。

オプション
 □早送り装置付ポンプ
おもな仕様
使用油│タービン油:ISO VG22
材 質│ポンプ部:ウレタン系樹脂吹きつけ塗装
    シリンダー部:ウレタン系樹脂吹きつけ塗装
    本体部:メラミン焼付塗装/粉体塗装

単位:mm
型式 積載
荷重
テーブル
寸法
W×L
ストローク
ST
テーブル
高さ
H〜H1
全長
LL

ペダル
回数
早送り/標準

ローラ
ピッチ
図面
ダウンロード
PDF DXF






GLH-130R 130kg 400×720 485 305〜790 950 φ100
ゴム
/22 47kg φ38 55
GLH-230R 230kg 500×800 540 330〜870 1020 φ100
ゴム
/36 65kg
GLH-450R 450kg 600×900 600 400〜1000 1130 φ150
ゴム
18/42 110kg
GLH-900MR 900kg 600×900 600 500〜1100 1170 φ200
ウレタン
35/84 160kg φ57 100
GLH-900LR 600×1200 840 500〜1340 1470 φ200
ウレタン
49/129 200kg







GLH-200TR

200kg 490×510 540 390〜930 1020 φ100
ゴム
ー/36 90kg φ38 55

GLH-400TR

400kg 590×620 600 460〜1060 1130 φ150
ゴム
ー/58 140kg

GLH-200WTR

200kg 490×510 695 495〜1190 830 φ130
ゴム
/62 110kg
製品図面をご希望の方は表内のをクリックしてください。
ローラー芯々間隔
