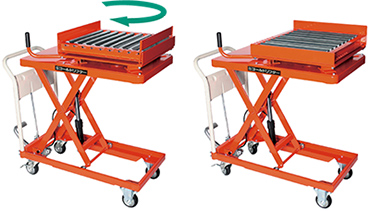

GLHローラーコンベヤターンテーブル
積載荷重:200〜400kg

ローラーコンベヤターンテーブルタイプの場合ローラ面が360度回るため、ハンドルを気にせずに作業ラインの一部として、そのまま設置でき作業性を発揮します。

ターンテーブル機能付き
45度毎にストッパーがかかります。ロック解除レバー。
GLHシリーズのおもな特長
 □油圧シリンダー
 □ブレーキ付自在キャスター
 □フットペダル式
 □過負荷防止装置付※1
 □レリーズハンドルにスプリングバック機構をつけました。
  緊急時に手を放すだけで、下降が停止します
※1 荷重オーバーの時は上昇しません。

おもな仕様
使用油│タービン油:ISO VG22
材 質│ポンプ部:ウレタン系樹脂吹きつけ塗装
    シリンダー部:ウレタン系樹脂吹きつけ塗装
    本体部:メラミン焼付塗装/粉体塗装

単位:mm
型式 積載
荷重
テーブル
寸法
W×L
ストローク
ST
テーブル
高さ
H〜H1
全長
LL

ペダル
回数
早送り/標準

ローラ
ローラー
ピッチ
図面
ダウンロード
PDF DXF






GLH-200TR 200kg 490×510 540 390〜930 1020 φ100
ゴム
ー/36 90kg φ38 55
GLH-400TR 400kg 590×620 600 460〜1060 1130 φ150
ゴム
ー/58 140kg
GLH-200WTR 200kg 490×510 695 495〜1190 830 φ130
ゴム
/62 110kg
製品図面をご希望の方は表内のをクリックしてください。
ローラー芯々間隔
